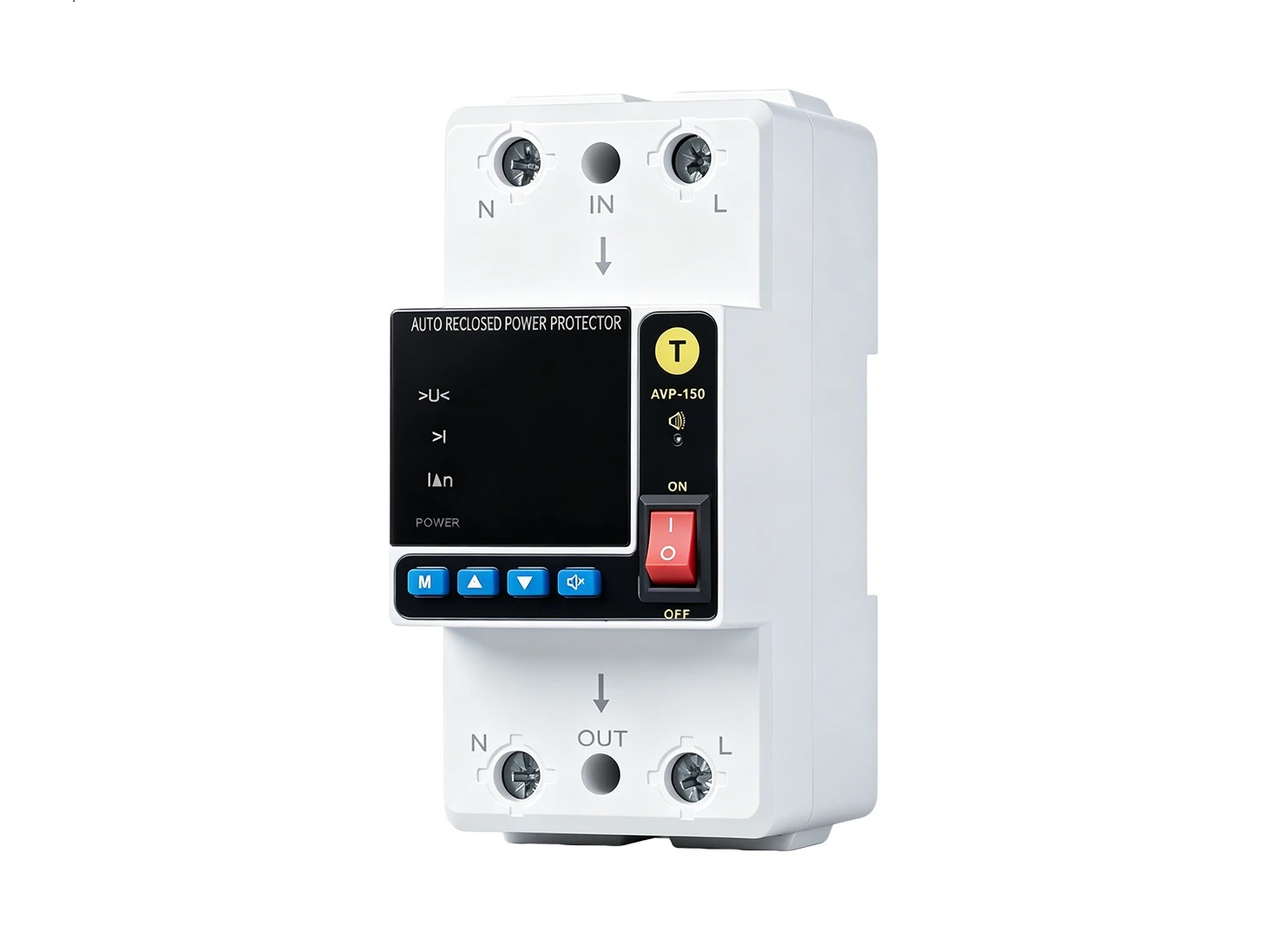

محافظ هوشمند ولتاژ، جریان و نشتی ۸۰ آمپر راد وان
- محافظ هوشمند راد وان (RADONE)، ظرفیت ۸۰ آمپر
- مناسب مدار تکفاز و نصب روی ریل مینیاتوری
- حفاظت در برابر افت و افزایش ولتاژ، اضافه‌جریان و نشتی جریان
- نمایش لحظه‌ای ولتاژ و جریان
- زمان تأخیر قابل تنظیم و وصل مجدد پس از رفع شرایط خطا
- ثبت سوابق خطا و حفاظت افزایش دما
زمان ارسال سفارش
| نوع محصول | محافظ هوشمند برق |
|---|---|
| نوع شبکه | تکفاز |
| ولتاژ نامی | AC 110/220V |
| محدوده ولتاژ کاری | AC 80–300V |
| فرکانس | 50/60Hz |
| دقت اندازه‌گیری | Class 0.5 |
| حفاظت اضافه‌ولتاژ | دارد |
| حفاظت افت ولتاژ | دارد |
| حفاظت اضافه‌جریان | دارد |
| حفاظت جریان نشتی | دارد |
| حفاظت دمایی | دارد |
| نمایشگر | دیجیتال |
| نصب | نصب روی ریل مینیاتوری |
| ابعاد | 50 × 111 × 70 میلی‌متر |
| دمای کاری | 5- تا 40+ درجه سانتی‌گراد |
| برند | راد وان (RADONE) |
| جریان نامی | ۸۰ آمپر |
| تعداد در کارتن | 10 عدد |
ضمانت اصالت کالاعرضه محصولات برندهای معتبر
خرید ویژه همکارتأمین کالا برای فروشگاه شما
پشتیبانی خریدپاسخگویی به سوالات شما
توضیحات
محافظ ولتاژ، جریان و نشتی راد وان ۸۰ آمپر
محافظ هوشمند راد وان (RADONE) ۸۰ آمپر، در این صفحه همراه با ویژگی‌ها، راهنمای پارامترها و کدهای خطا معرفی شده است. این مدل علاوه بر حفاظت ولتاژ و جریان، قابلیت حفاظت نشتی جریان نیز دارد.
قیمت و خرید عمده محافظ راد وان ۸۰ آمپر
برای استعلام قیمت روز، موجودی و شرایط خرید همکار، مدل ۸۰ آمپر دارای حفاظت نشتی و تعداد موردنیاز را به فروش رادپخش اعلام کنید. ظرفیت دستگاه و تنظیمات حفاظتی باید با مشخصات مدار تطبیق داده شوند.
برای بررسی مدل‌های دیگر، محافظ راد وان PRO ۶۳ آمپر و محافظ راد وان ECO ۶۳ آمپر را ببینید. قابلیت‌های این مدل‌ها را یکسان فرض نکنید.
ویژگی‌های محافظ هوشمند راد وان
محافظ هوشمند RADONE با ترکیب چند قابلیت حفاظتی و کنترلی در یک دستگاه، راهکاری مناسب برای افزایش ایمنی تجهیزات و شبکه برق تکفاز است.
- حفاظت چندمنظوره: محافظت در برابر اضافه‌ولتاژ، افت ولتاژ، اضافه‌جریان، جریان نشتی و افزایش دما
- نمایش دیجیتال: نمایش لحظه‌ای ولتاژ و جریان برای کنترل بهتر وضعیت شبکه
- وصل مجدد خودکار: برقراری مجدد برق پس از رفع خطا با زمان تأخیر قابل تنظیم
- تنظیم پارامترهای حفاظتی: امکان تعیین محدوده‌های ولتاژ، جریان، نشتی و سایر پارامترها متناسب با نیاز مصرف‌کننده
- ثبت سوابق خطا: امکان مشاهده و بررسی خطاهای رخ‌داده و ثبت تا 999 رخداد
- دقت اندازه‌گیری بالا: دقت اندازه‌گیری Class 0.5
- حفاظت در برابر Surge: مجهز به حفاظت Surge کلاس III
- نصب آسان: طراحی مناسب برای نصب روی ریل DIN در انواع تابلوهای برق
- کاهش نیاز به وصل دستی: پس از برطرف شدن شرایط خطا، دستگاه می‌تواند به‌صورت خودکار برق را مجدداً وصل کند.
- یکپارچه‌سازی تجهیزات حفاظتی: مجموعه‌ای از قابلیت‌های پایش و حفاظت الکتریکی در یک دستگاه جمع‌وجور
کاربردهای محصول
محافظ هوشمند RADONE برای مدارهای برق تکفاز و کاربردهایی که نیاز به پایش و حفاظت در برابر شرایط غیرعادی برق دارند، قابل استفاده است؛ از جمله:
- تابلو برق واحدهای مسکونی و آپارتمانی
- فروشگاه‌ها و واحدهای تجاری
- دفاتر و محیط‌های اداری
- تابلوهای برق کارگاه‌ها و تجهیزات سبک
- حفاظت از تجهیزات برقی در برابر نوسانات نامناسب شبکه
- مدارهایی که به کنترل اضافه‌جریان و نشتی جریان نیاز دارند
- مکان‌هایی که وصل مجدد خودکار برق پس از رفع خطا اهمیت دارد
- تابلوهایی که نیاز به نمایش ولتاژ و جریان و ثبت سوابق خطا دارند
نکته: انتخاب جریان نامی و تنظیم مقادیر حفاظتی دستگاه باید متناسب با سیم‌کشی، بار مصرفی و تجهیزات حفاظتی تابلو انجام شود. نصب و تنظیم دستگاه توسط فرد متخصص برق توصیه می‌شود.
راهنمای تنظیم پارامترهای P-1 تا P-14
محافظ هوشمند RADONE دارای پارامترهای قابل تنظیم است که به کمک آن‌ها می‌توانید محدوده‌های حفاظتی و نحوه عملکرد دستگاه را متناسب با نیاز خود تنظیم کنید.
| پارامتر | عملکرد | توضیحات |
|---|---|---|
| P-1 | تأخیر اولیه وصل | مدت‌زمان انتظار دستگاه پس از روشن شدن برق تا وصل خروجی. قابل تنظیم از 1 تا 999 ثانیه. |
| P-2 | تأخیر وصل مجدد | مدت‌زمان انتظار برای وصل مجدد خروجی پس از برطرف شدن خطا و بازگشت شرایط برق به حالت عادی. قابل تنظیم از 1 تا 999 ثانیه. |
| P-3 | حد اضافه‌ولتاژ | تعیین حداکثر ولتاژ مجاز. در صورت عبور ولتاژ از مقدار تنظیم‌شده، دستگاه خروجی را قطع می‌کند. |
| P-4 | حد افت ولتاژ | تعیین حداقل ولتاژ مجاز. اگر ولتاژ از مقدار تعیین‌شده کمتر شود، خروجی دستگاه قطع خواهد شد. |
| P-5 | زمان عملکرد حفاظت ولتاژ | تعیین مدت تأخیر قبل از قطع خروجی در هنگام تشخیص اضافه‌ولتاژ یا افت ولتاژ. |
| P-6 | کالیبراسیون ولتاژ | برای اصلاح اختلاف احتمالی بین ولتاژ واقعی و مقدار نمایش‌داده‌شده روی دستگاه استفاده می‌شود. |
| P-7 | حد اضافه‌جریان | تعیین حداکثر جریان مجاز مصرف‌کننده. در صورت عبور جریان از مقدار تنظیم‌شده، دستگاه مدار را قطع می‌کند. |
| P-8 | زمان عملکرد اضافه‌جریان | تعیین مدت‌زمانی که اضافه‌جریان باید ادامه داشته باشد تا دستگاه خروجی را قطع کند. |
| P-9 | کالیبراسیون جریان | برای اصلاح مقدار جریان نمایش‌داده‌شده و تطبیق آن با مقدار واقعی استفاده می‌شود. |
| P-10 | تعداد دفعات مجاز اضافه‌جریان | تعیین تعداد دفعات عملکرد متوالی حفاظت اضافه‌جریان. پس از رسیدن به تعداد تعیین‌شده، ممکن است برای وصل مجدد به ریست دستی نیاز باشد. |
| P-11 | حفاظت جریان نشتی | تعیین حد مجاز جریان نشتی. آستانه حفاظت نشتی در محدوده 10 تا 100 میلی‌آمپر قابل تنظیم است و امکان غیرفعال‌کردن آن نیز وجود دارد. |
| P-12 | حفاظت افزایش دما | تعیین حداکثر دمای مجاز دستگاه. در صورت عبور دما از مقدار تنظیم‌شده، خروجی برای حفاظت از مدار قطع می‌شود. |
| P-13 | سوابق خطا | برای مشاهده نوع خطاها و تعداد دفعات وقوع آن‌ها استفاده می‌شود. دستگاه قابلیت ثبت تا 999 رخداد خطا را دارد. |
| P-14 | رمز تنظیمات | برای تعیین رمز ورود به بخش تنظیم پارامترهای دستگاه و جلوگیری از تغییر ناخواسته تنظیمات استفاده می‌شود. |
نحوه تنظیم
برای ورود به بخش تنظیمات، از کلیدهای روی پنل دستگاه استفاده کنید. پس از ورود به منوی تنظیمات، پارامتر موردنظر از P-1 تا P-14 را انتخاب کرده، مقدار آن را تغییر دهید و تنظیم جدید را ذخیره کنید.
توجه: مقادیر حفاظتی، به‌خصوص حد اضافه‌جریان (P-7)، جریان نشتی (P-11) و اضافه/افت ولتاژ (P-3 و P-4) باید متناسب با ظرفیت سیم‌کشی، تجهیزات حفاظتی تابلو و مشخصات مصرف‌کننده انتخاب شوند. تنظیم نادرست این مقادیر می‌تواند عملکرد حفاظتی سیستم را تحت تأثیر قرار دهد.
کدهای خطای محافظ هوشمند RADONE
محافظ هوشمند RADONE در صورت بروز شرایط غیرعادی، نوع خطا را از طریق کد مربوطه نمایش می‌دهد. این قابلیت به کاربر کمک می‌کند علت قطع مدار را سریع‌تر شناسایی و بررسی کند.
| کد خطا | نوع خطا | توضیحات |
|---|---|---|
| PD | قطع برق (Power Failure) | نشان‌دهنده قطع یا از دست رفتن برق ورودی دستگاه است. |
| UU | افت ولتاژ (Under Voltage) | ولتاژ شبکه از حداقل مقدار تعیین‌شده در تنظیمات پایین‌تر آمده و دستگاه برای حفاظت از تجهیزات، خروجی را قطع کرده است. |
| OU | اضافه‌ولتاژ (Over Voltage) | ولتاژ شبکه از حداکثر مقدار تعیین‌شده عبور کرده و دستگاه خروجی را قطع کرده است. |
| OC | اضافه‌جریان (Over Current) | جریان مصرفی از حد تعیین‌شده بیشتر شده است. علت اضافه‌بار یا افزایش غیرعادی جریان مدار باید بررسی شود. |
| LE | نشتی جریان (Leakage) | جریان نشتی از مقدار تنظیم‌شده بیشتر شده و حفاظت نشتی دستگاه فعال شده است. سیم‌کشی و تجهیزات متصل به مدار باید بررسی شوند. |
| HT | افزایش دما (High Temperature) | دمای اندازه‌گیری‌شده از حد مجاز تنظیم‌شده بیشتر شده و دستگاه برای حفاظت، خروجی را قطع کرده است. |
ثبت و مشاهده خطاها
دستگاه قابلیت ثبت سوابق خطا تا 999 رخداد را دارد. از طریق پارامتر P-13 می‌توان سوابق خطا و تعداد دفعات وقوع آن‌ها را بررسی کرد. این ویژگی برای عیب‌یابی و بررسی وضعیت شبکه برق بسیار کاربردی است.
توجه: در صورت تکرار خطا، صرفاً دستگاه را مجدداً وصل نکنید. ابتدا علت بروز خطا، وضعیت سیم‌کشی، بار مصرفی و تجهیزات متصل به مدار بررسی شود. در موارد مربوط به نشتی جریان یا افزایش غیرعادی دما، بررسی توسط برق‌کار متخصص توصیه می‌شود.
توضیحات تکمیلی
| نوع محصول | محافظ هوشمند برق |
|---|---|
| نوع شبکه | تکفاز |
| ولتاژ نامی | AC 110/220V |
| محدوده ولتاژ کاری | AC 80–300V |
| فرکانس | 50/60Hz |
| دقت اندازه‌گیری | Class 0.5 |
| حفاظت اضافه‌ولتاژ | دارد |
| حفاظت افت ولتاژ | دارد |
| حفاظت اضافه‌جریان | دارد |
| حفاظت جریان نشتی | دارد |
| حفاظت دمایی | دارد |
| نمایشگر | دیجیتال |
| نصب | نصب روی ریل مینیاتوری |
| ابعاد | 50 × 111 × 70 میلی‌متر |
| دمای کاری | 5- تا 40+ درجه سانتی‌گراد |
| برند | راد وان (RADONE) |
| جریان نامی | ۸۰ آمپر |
| تعداد در کارتن | 10 عدد |
