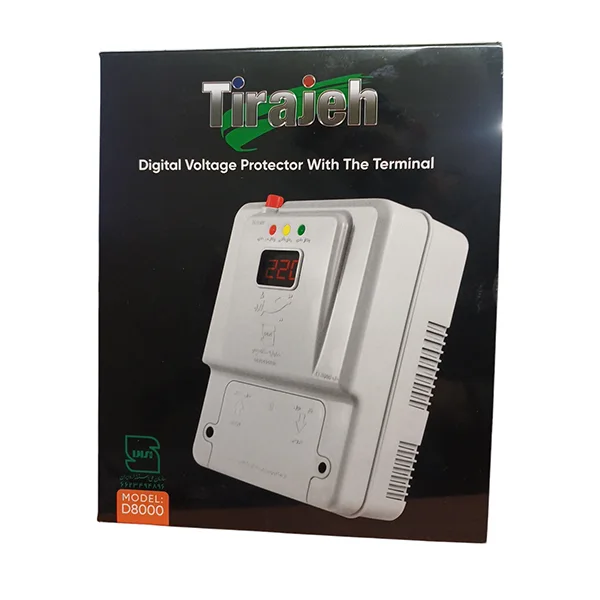

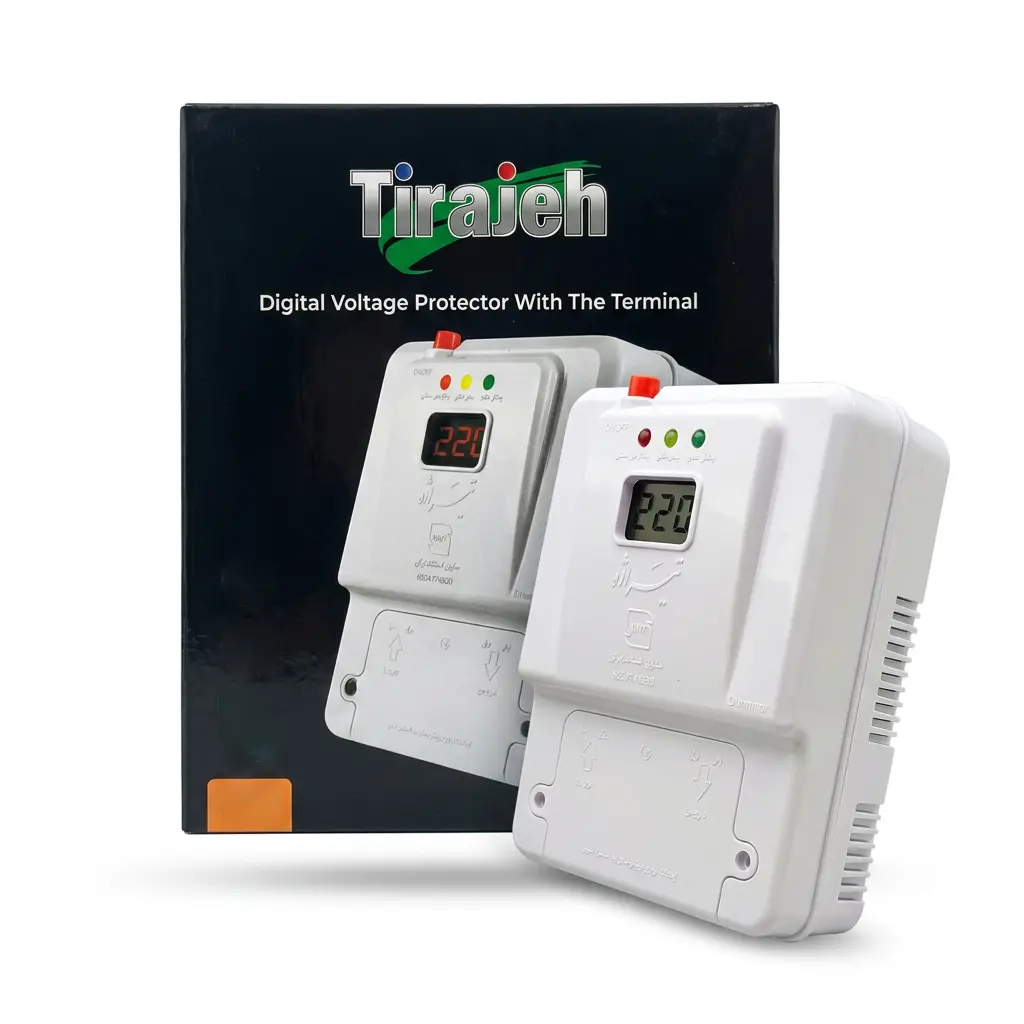

محافظ D8000 ولتاژ دیجیتال ترمینالی تیراژه

محافظ ولتاژ ترمینالی جهت اتصال تجهیزات برقی با حداکثر جریان مصرفی تا ۳۲ آمپر طراحی شده است.

نحوه استفاده از محافظ ترمینالی:

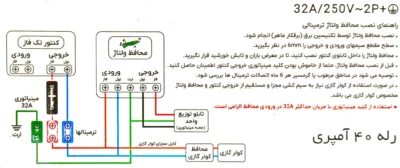

ابتدا طبق نقشه راهنما کابل‌های ورودی و خروجی را به ترمینال‌های محافظ متصل کرده، کلید قرمز بالای دستگاه را فشار دهید تا محافظ روشن شود.

در محافظ ولتاژ با نمایشگر دیجیتال:

چراغ زرد که نشان دهنده زمان تأخیر وصل می‌باشد، روشن شده و شمارش معکوس از ۲۴۰ ثانیه روی نمایشگر نشان داده می‌شود. با صفر شدن شمارش، چراغ زرد خاموش و چراغ سبز روشن و خروجی وصل می‌گردد. در این حالت ولتاژ ورودی بر روی نمایشگر نمایش داده می‌شود.

در محافظ ولتاژ بدون نمایشگر:

چراغ زرد که نشان دهنده زمان تأخیر وصل می‌باشد روشن شده و پس از ۴ دقیقه، چراغ زرد خاموش و چراغ سبز روشن شده و خروجی وصل می‌گردد.

نحوه عملکرد محافظ

زمانی‌که خروجی وصل شود چراغ سبز روشن و چراغ قرمز خاموش می‌شود. در این حالت نمایشگر برای افزایش ولتاژ عبارت Hi و برای کاهش ولتاژ عبارت Lo را به همراه سطح ولتاژ ورودی در محافظ دارای نمایشگر نمایش می‌دهد.

در محافظ بدون نمایشگر به صورت چشمک زن و استاندارد چراغ قرمز مجدداً پس از گذشت زمان تأخیر وصل، خروجی را وصل می‌کند.

برد الکترونیکی این محافظ دارای سنسور دما می‌باشد تا در صورت افزایش دمای ترمینال‌های ورودی و خروجی بر اثر اتصال تجهیزات برقی با جریان مصرفی بیش از ۳۲ آمپر، با شل بودن اتصال ترمینال‌ها و یا افزایش بیش از حد دمای محیط که باعث خطر می‌گردد، محافظ وارد حالت اخطار گردد. در هنگام نمایش این حالت در محافظ دارای نمایشگر عبارت HOT چشمک زن در محافظ بدون نمایشگر، چراغ قرمز چشمک‌زن نشان داده می‌شود.

نکات مهم و ضروری:

محافظ باید مستقیماً در بالای اتصالات جهت جلوگیری از آسیب به مدارها و تجهیزات متصل به محافظ نصب گردد. در صورت بروز اخطار ضروری محافظ قطع می‌گردد.

در این هنگام فیوز اصلی را قطع کرده و سیم‌های ترمینال‌ها را محکم نموده و یا کابل ضعیف را تعویض نمایید و مجدداً محافظ را روشن کنید.
